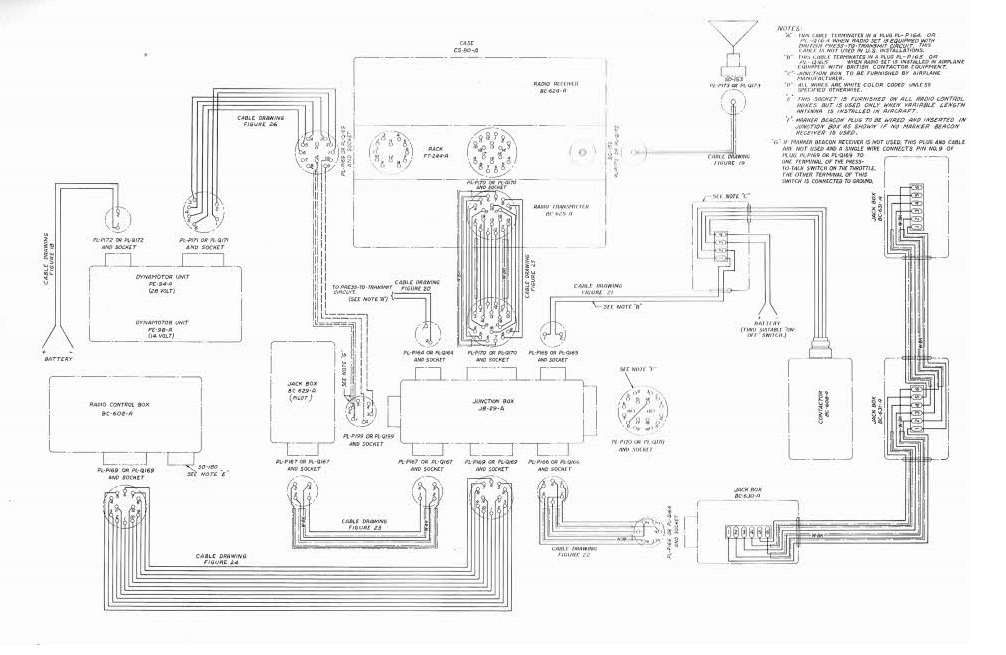

VHF送受信機 SCR522概説

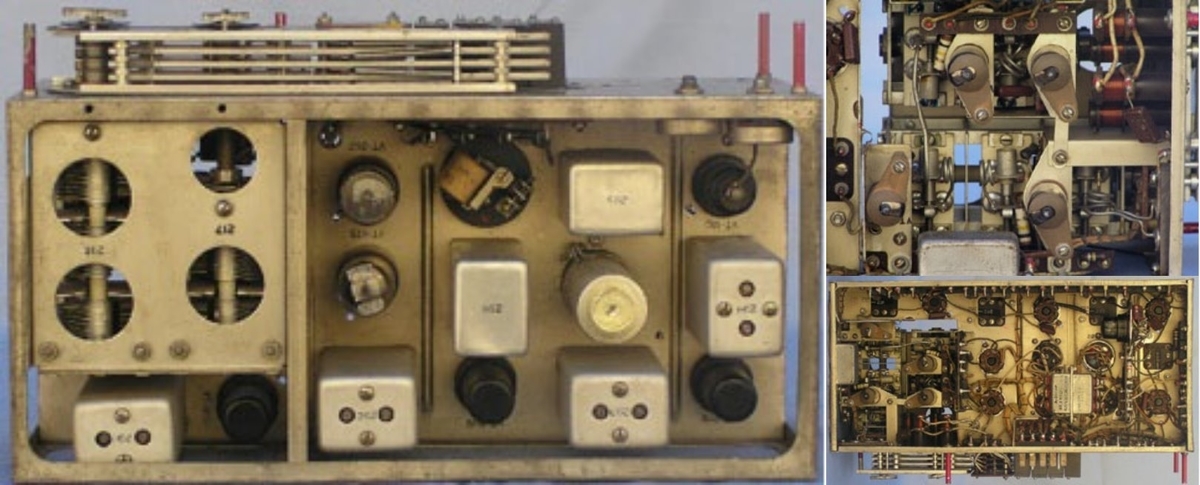

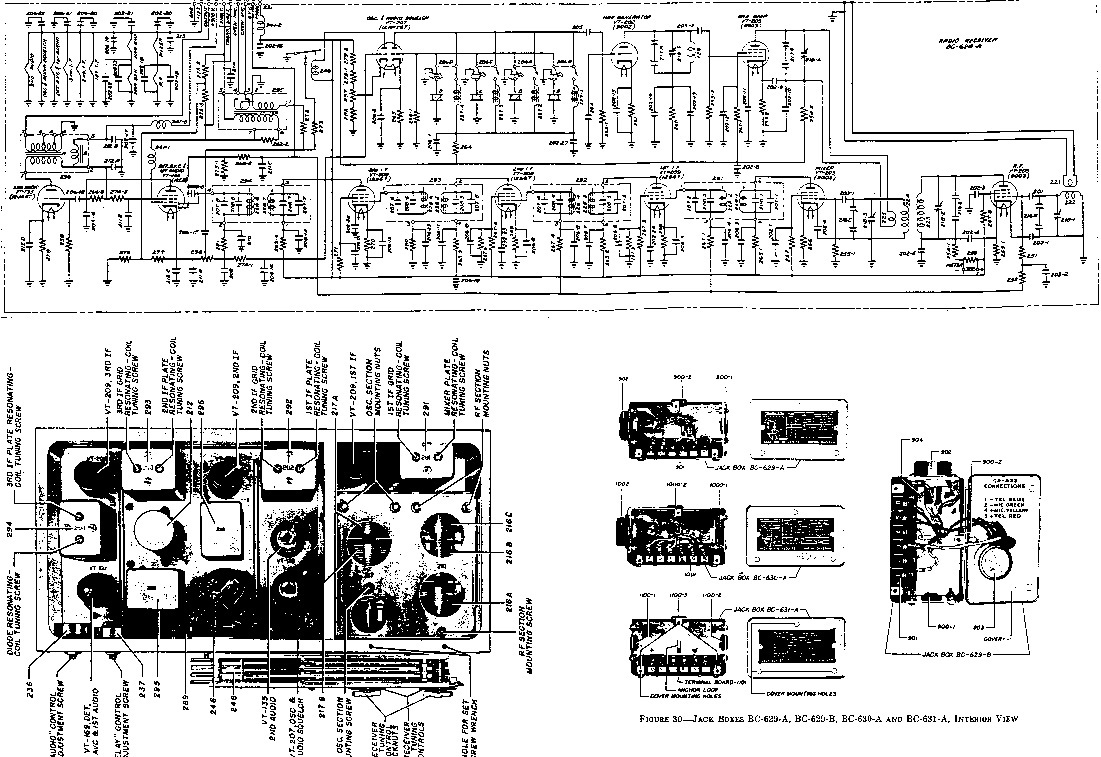

BC624／SCR522受信機
技術データ
BC 624は、100〜150 mcの周波数範囲で動作するシングルコンバージョン、クリスタルロック、4チャンネルレシーバーです。リモートコントロール専用に設計されている。
この装置は、10db s / n比で3〜4マイクロボルトの感度がある。
受信機はAMなので、FMに変換されない限り、航空機で受聴できる唯一の装置である。
I.F.の帯域幅約120 kcである。
使用される真空管は、12J5、12C8、9002、9003、l2AH7、および12SG7が含まれている。
装置にはリレー作動式スケルチがあり、一部のモデルには、電子スケルチおよび12H6ノイズリミッターがある。
チャンネルを変更するための機械的駆動を提供するには、ラックマウントが必要である。
次の式は、受信機の水晶周波数を見つけるために使用される。
F = fr-12（I.F.）x 1000、Hで除算
どこ： fr = mcで調整される周波数
H =水晶高調波周波数
水晶の高調波は、以下の表から選択された周波数である。
Hは
11 I00-108 MHz
12 108-116 MHz
13 116-124 MHz
14 124-132 MHz
15 132-140 MHz
16 140-148 MHz
17 148-156 MHz
オーディオ出力はトランス295からである。
端子5は50オーム、6は300オーム、7は4000オームである。
トランシーバーの全範囲は、20,000フィートで180マイルである。

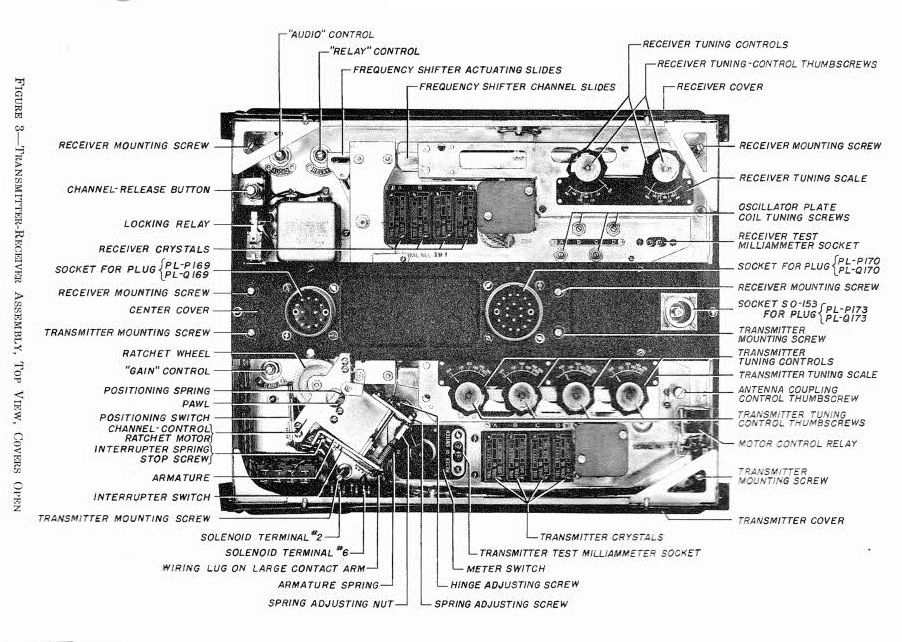

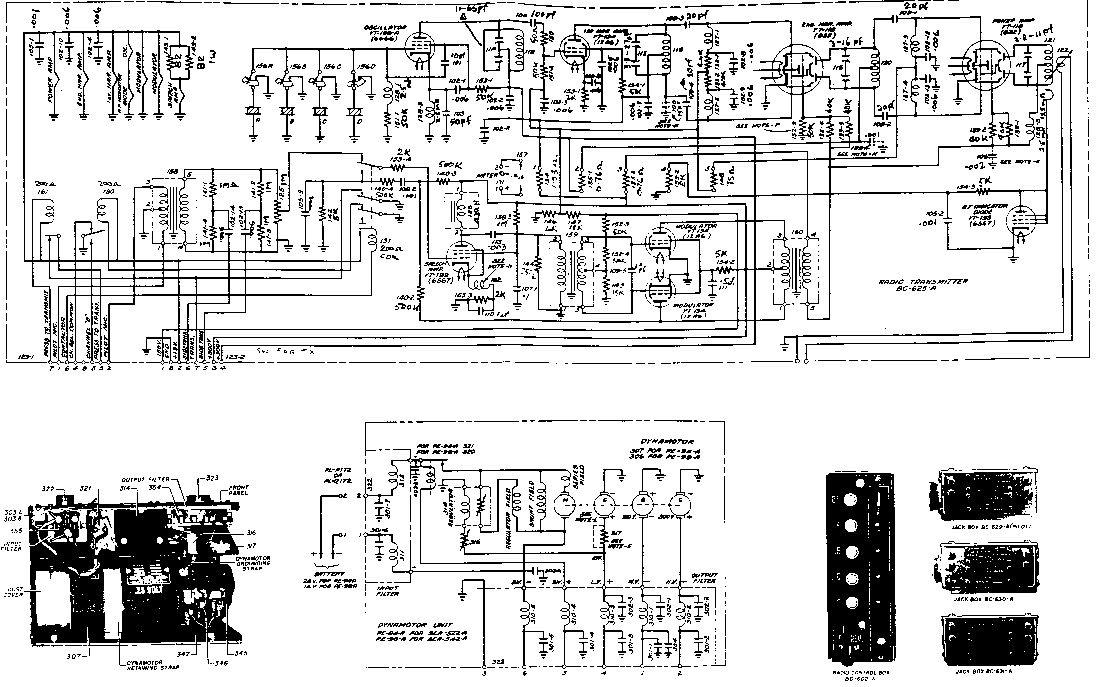

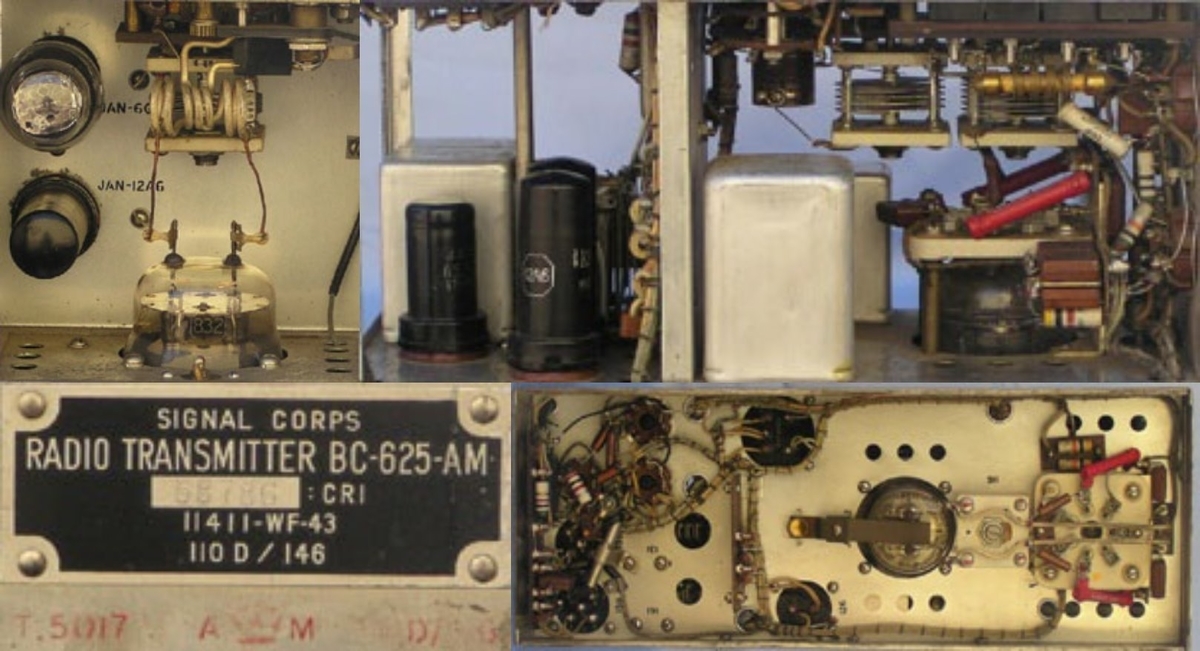

BC-625-AM／SCR522送信機
概要
SCR 522は、英国版TR1143トランシーバーのアメリカ版である。
両方のユニットの外部接続は同じであり、主要なユニットは交換可能であるが、内部はまったく異なっている。
アメリカのSCR522は、TR5043という問題を混乱させるために、独自の英国のタイプ番号も持っている。
無線機は、飛行中の航空機間および航空機と地上局間の双方向無線電話通信を提供するために、米国陸軍の航空機で使用するために設計された。
概要
SCR 522は、英国版TR1143トランシーバーのアメリカ版である。
両方のユニットの外部接続は同じであり、主要なユニットは交換可能であるが、内部はまったく異なっている。
アメリカのSCR522は、TR5043という問題を混乱させるために、独自の英国のタイプ番号も持っている。
無線機は、飛行中の航空機間および航空機と地上局間の双方向無線電話通信を提供するために、米国陸軍の航空機で使用するために設計された。
技術データ
これらは、周波数範囲100〜150 mc内にある4つの水晶制御チャネルのいずれかで動作する。
リモートコントロールのみで利用可能である。
送信機チャネルDは、コンタクタユニットBC 608Aの動作により一定間隔で自動的に選択された特殊用途チャネルとして頻繁に使用され、DFの目的で毎分14秒間信号が送信された。
この装置は、DC 24ボルトで動作し、ダイノモーターユニット、タイプPE-94から補助電圧を供給する。
送信機には11.5A、受信機には28Vの11.1Aが必要である。
ダイナモーターは、300v HT、マイナス150vグリッドバイアス（Tx）、ヒーター、リレー、チャネル変更などの13vを供給する。
送信機には、2つのVT-118（832）、3 x VT134（12A6）、1 x VT-I98A（6G6）、2 x VT-I99（6SS7）の真空管が含まれていた。
送信機の調整は、テストセットから0-l maメーターを差し込むことで調整される。
位置と操作は次のとおりである。
1. 1st Har Amp。プレート50ma FSD
2. 2番目のHarアンプ。プレートl00ma
3. P.A.プレート。 l00ma
4. RFインジケータダイオード1ma
5. P.A.グリッド2ma
送信機の出力は8〜9ワットである。
これらの装置は戦後アマチュア無線では、2メートルで非常に人気があり、送信機は1970年代まで使用されたが、SSBタイプのさらに小さなブレイクボックスに置き換えられた。
残念なことに、522 TxはTVIの問題を起こしやすいため、近隣からクレームに対応するために厳重にシールドする必要があった。
これらは、周波数範囲100〜150 mc内にある4つの水晶制御チャネルのいずれかで動作する。
リモートコントロールのみで利用可能である。
送信機チャネルDは、コンタクタユニットBC 608Aの動作により一定間隔で自動的に選択された特殊用途チャネルとして頻繁に使用され、DFの目的で毎分14秒間信号が送信された。
この装置は、DC 24ボルトで動作し、ダイノモーターユニット、タイプPE-94から補助電圧を供給する。
送信機には11.5A、受信機には28Vの11.1Aが必要である。
ダイナモーターは、300v HT、マイナス150vグリッドバイアス（Tx）、ヒーター、リレー、チャネル変更などの13vを供給する。
送信機には、2つのVT-118（832）、3 x VT134（12A6）、1 x VT-I98A（6G6）、2 x VT-I99（6SS7）の真空管が含まれていた。
送信機の調整は、テストセットから0-l maメーターを差し込むことで調整される。
位置と操作は次のとおりである。
1. 1st Har Amp。プレート50ma FSD
2. 2番目のHarアンプ。プレートl00ma
3. P.A.プレート。 l00ma
4. RFインジケータダイオード1ma
5. P.A.グリッド2ma
送信機の出力は8〜9ワットである。
これらの装置は戦後アマチュア無線では、2メートルで非常に人気があり、送信機は1970年代まで使用されたが、SSBタイプのさらに小さなブレイクボックスに置き換えられた。
残念なことに、522 TxはTVIの問題を起こしやすいため、近隣からクレームに対応するために厳重にシールドする必要があった。
