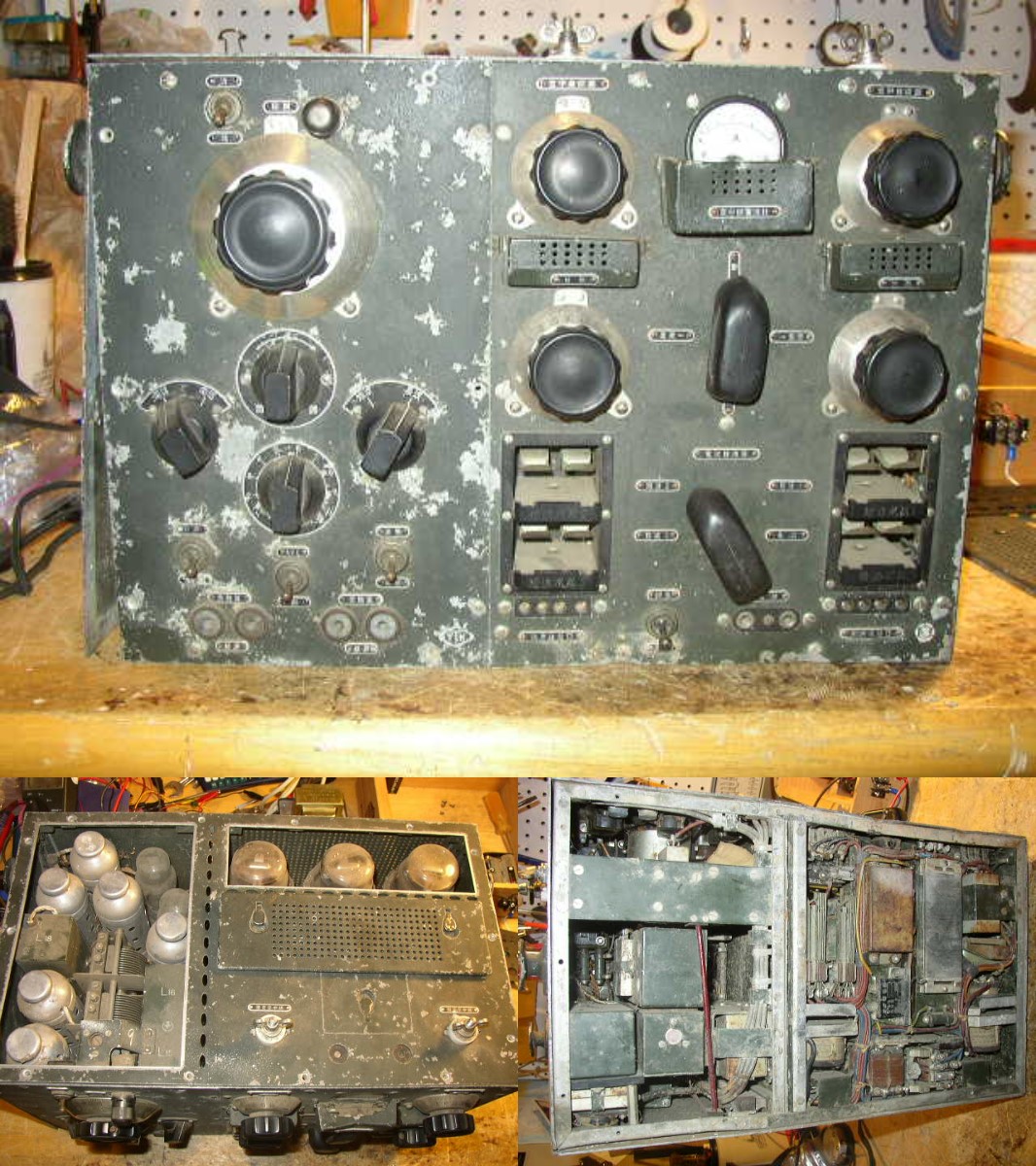

１１－１－６ 96式空2号無線電信機
2座機用の電信電話両用の周波数範囲、短波5000乃至10000Kc、長波300乃至500Kcの長短兼用のものであり、送信機入力100W、送信電波は３波一挙動転換可能で、弾着観測用として計画されたものである。
その重量45Kg、通達能力は対地上約600浬とせられている。
2座機用の電信電話両用の周波数範囲、短波5000乃至10000Kc、長波300乃至500Kcの長短兼用のものであり、送信機入力100W、送信電波は３波一挙動転換可能で、弾着観測用として計画されたものである。
その重量45Kg、通達能力は対地上約600浬とせられている。
本機の重要諸元は次の通りである。
用途 2座機用（弾着観測用）
通信距離 約600浬
周波数 短波5000乃至10000Kc
長波300乃至500Kc
送信機 入力100W
OSC PA
真空管 UZ-510－UZ-510×2
電源 回転式直流変圧器（入力12V）
受信機 方式 スーパー RF1 IF2 AF2
RF Conv IF IF/ Det AF
真空管 UZ6D6－Ut-6L7G－U6ZD6－Ut-6B7－UZ41
OSC 76 BFO 76 TONE 76
中間周波数 635Kc
電源 回転式直流変圧器（入力12V）
空中線 固定空中線及び垂下式空中線
整備数
用途 2座機用（弾着観測用）
通信距離 約600浬
周波数 短波5000乃至10000Kc
長波300乃至500Kc
送信機 入力100W
OSC PA
真空管 UZ-510－UZ-510×2
電源 回転式直流変圧器（入力12V）
受信機 方式 スーパー RF1 IF2 AF2
RF Conv IF IF/ Det AF
真空管 UZ6D6－Ut-6L7G－U6ZD6－Ut-6B7－UZ41
OSC 76 BFO 76 TONE 76
中間周波数 635Kc
電源 回転式直流変圧器（入力12V）
空中線 固定空中線及び垂下式空中線
整備数
周波数範囲短波5から10Mc、長波300から500Kc。
送信機出力 A1 40W、A3 10W（サプレッサーグリッド変調）真空管はUZ-510を3ケを使用するCOPA方式、短波帯に於いては予め調定した任意の3波を切換可能、プレート電圧1,000V。
受信機は当初6C6、6D6、6L7G、76、41等を使用したが、後に全てFM2A05A又はソらのみを使用、RF1段付7球スーパーであり、中間周波数635Kc、電源として250Vのコンバーターを使用する。
送信機出力 A1 40W、A3 10W（サプレッサーグリッド変調）真空管はUZ-510を3ケを使用するCOPA方式、短波帯に於いては予め調定した任意の3波を切換可能、プレート電圧1,000V。
受信機は当初6C6、6D6、6L7G、76、41等を使用したが、後に全てFM2A05A又はソらのみを使用、RF1段付7球スーパーであり、中間周波数635Kc、電源として250Vのコンバーターを使用する。
