１３号電探指示装置改(令和版)の試作作業記録その７（令和2年10月08日）水平発振部の改良（＃２）

水平増幅部の改良版として、6AU6から双三極管12AX7に変更しましたが、あまりに歪が大きく、パワー不足で水平巾に伸びがありません。
しかたないので、今度は6AU6×2段に再度変更するこことにしました。

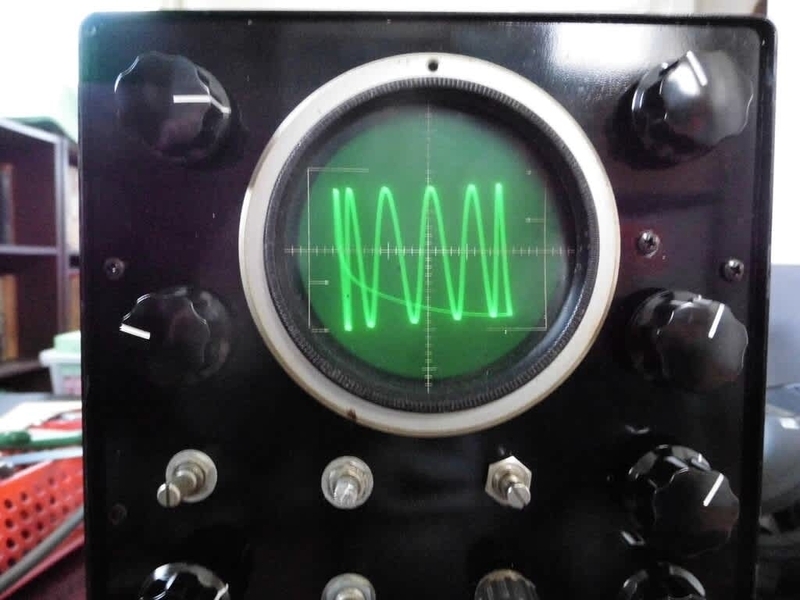

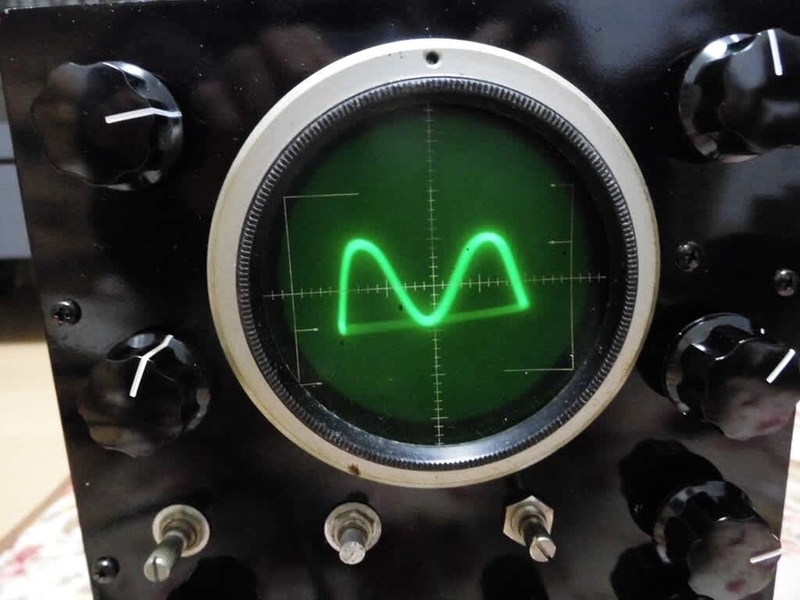

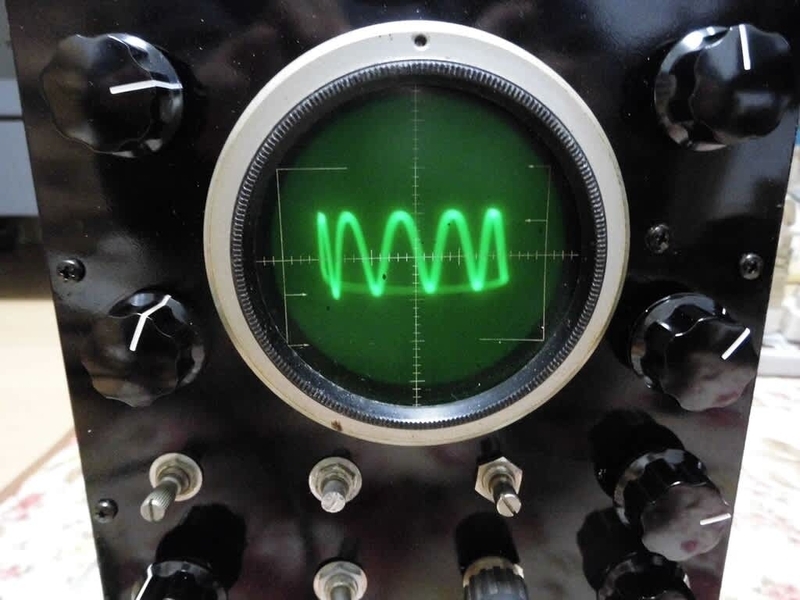

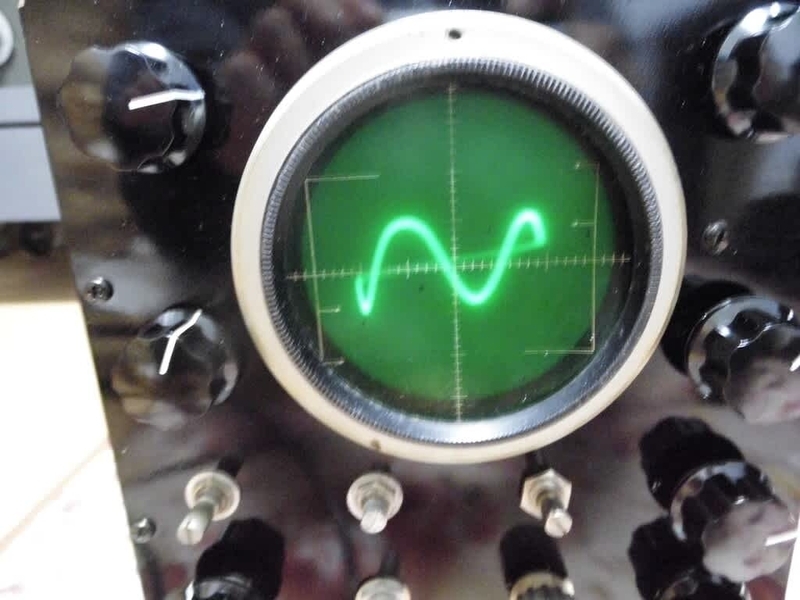

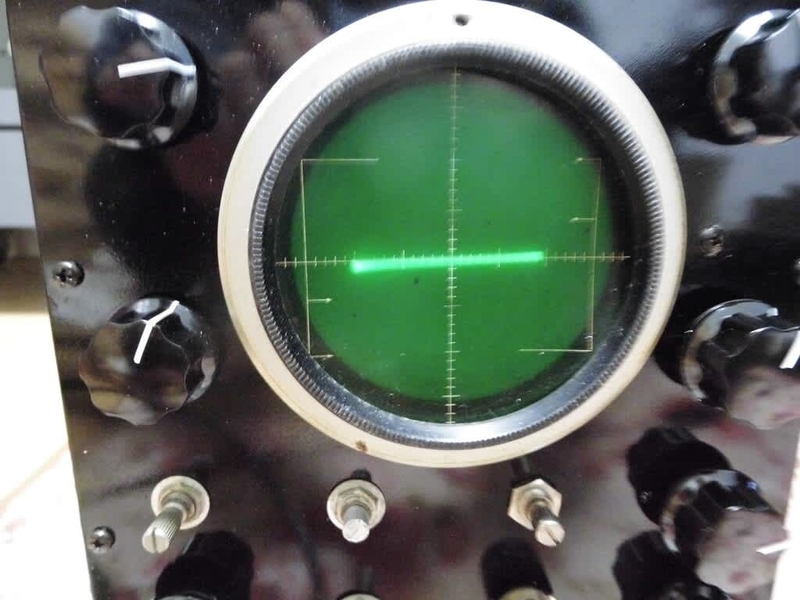

鋸波の歪はなくなりましたが、水平巾がＣＲＴ画面一杯にすることができません。
基本的には水平増幅度不足なのですが、シングルエンド方式にしたのが原因です。
最初からプッシュプル方式であれば、このような水平巾不足はありません。

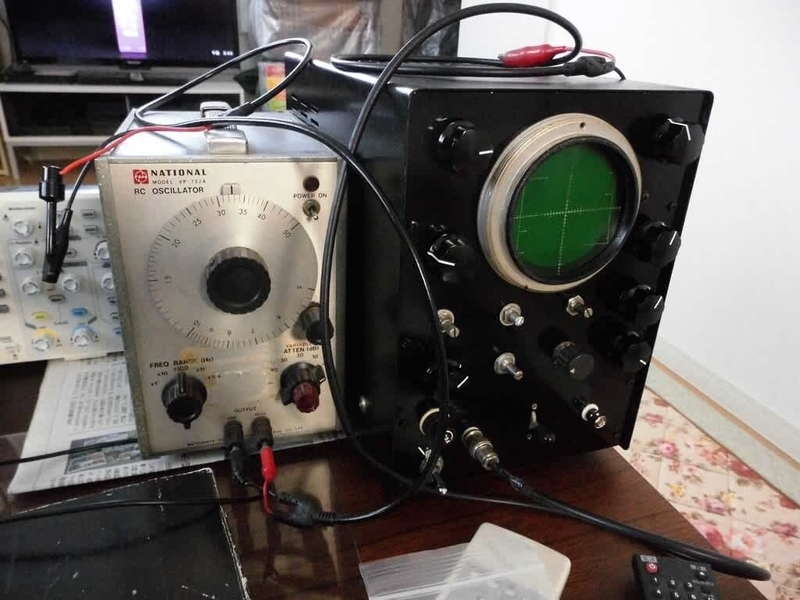

今後、プッシュプル方式に変更するか検討しますが、当面オシロスコープの機能は不満足ではありますが、一応完成とします。
今後は、目盛管制部の製作を目指します。

※参考情報
ブラウン管の偏向率＝V/CM　×　第二アノード電圧/1000

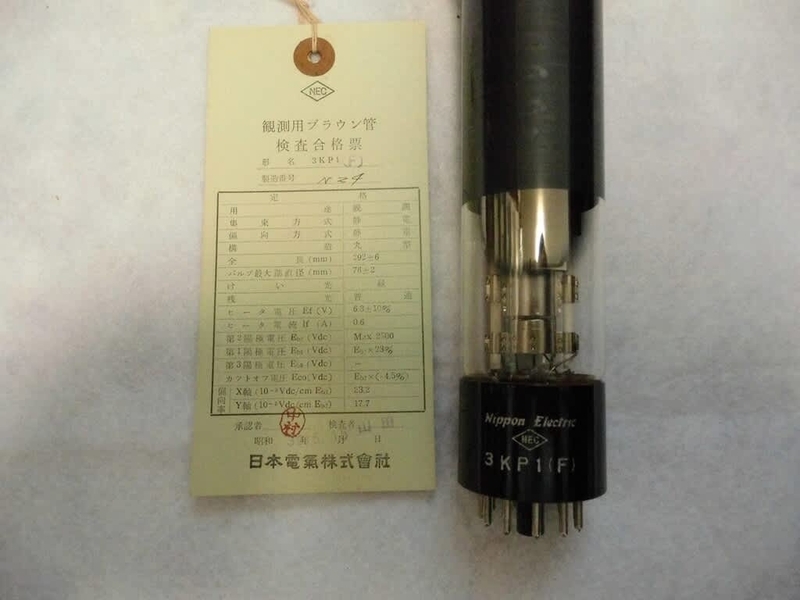

添付資料より、X軸のV/CMは23.2　　第二アノード電圧は測定値から-600V　この結果、偏向率＝14となる。

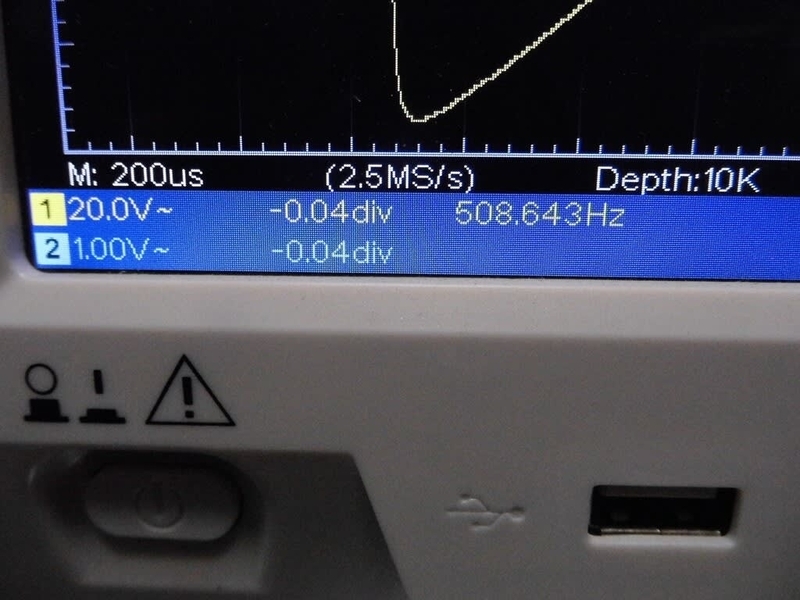

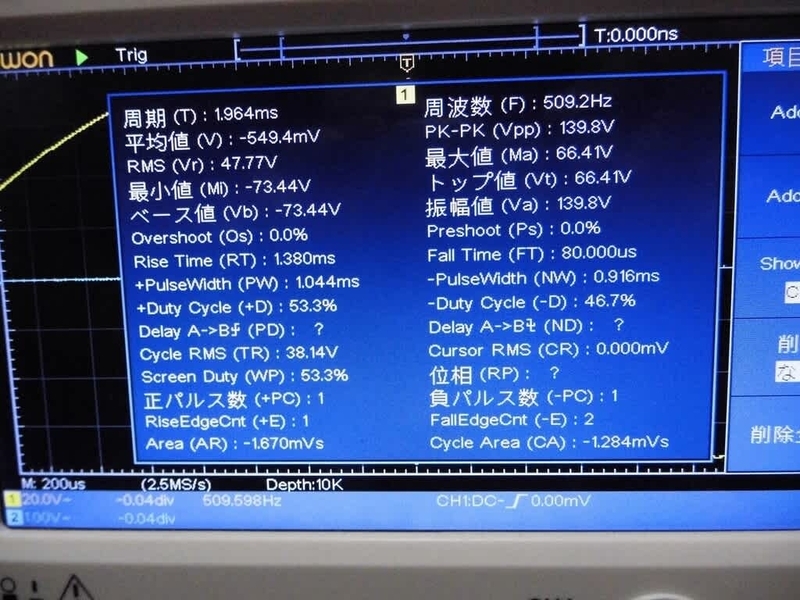

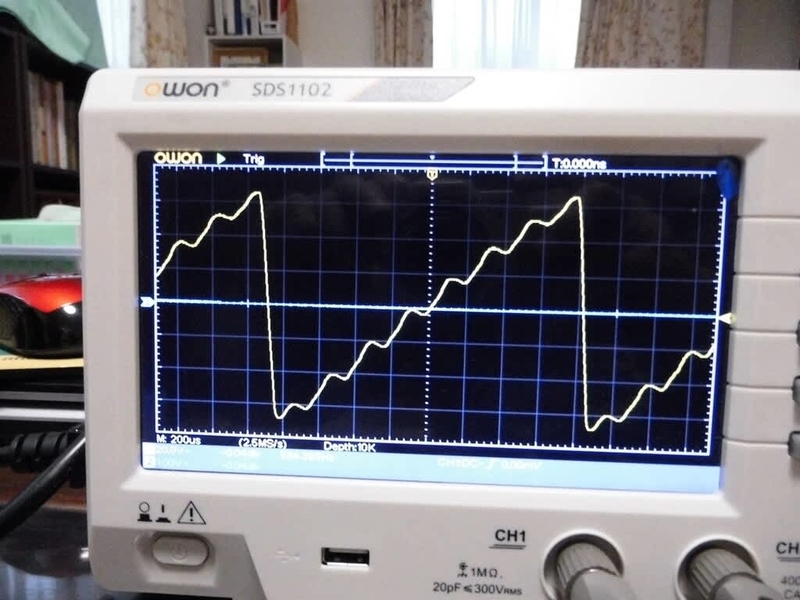

オシロスコープの測定により、鋸波の最大値は140Vであるが、水平巾は理論値では10cmとなり、画面一杯ひろげることが可能であるのですが・・・。
もしかしたら、ブラウン管が不良なのかもしれない。
