電探指示装置丙１型復元作業

三式一号電波探信儀三型は、国内に２点現存が確認されているが、いずれも、指示装置は現存していない。

このため、当面の目標については、電探指示装置丙１型の復元を行い、最終目標としては、送信機、受信機そのものを新規に復元し、最終的には試験電波でもいいから発射して、Ａスコープによる反射波を見てみたい。だいぶ古い話だが、アマチュア無線の１４４ＭＨｚ帯の最後部のバンドはレーダ試験用に割り当てられているはずだ。

そういう意味で、手始めに新規に電探指示装置丙１型の復元を行うこことした。

基本的なキーワード

まず、レーダの基本事項について以下簡単に説明する。

海軍：電波探信儀
陸軍：電波警戒機（索敵用）、電波標定機（測定用）

当時の日本の電波探信儀は、ＰＰＩ方式ではなく、Ａスコープと呼ばれるものである。

数学的根拠については以下のとおりである。

Ｌ　＝　Ｓ　／　２　＊　Ｃ　

※ Ｌ：距離、Ｓ：時間、Ｃ：光の速度（３０万キロメートル／秒）

Ｌ＝３００Ｋｍの距離は、Ｓ＝０．００２秒かかることがわかる。したがって、５００Ｈｚのパルスが必要となる。

また、Ｌ＝２０Ｋｍの距離は、Ｓ＝０．０００１３３３３秒かかることがわかる。したがって、７．５ｋＨｚのパルスが必要となる

三式一号電波探信儀三型では、主発振に５００Ｈｚのパルスを使用し、最大３００Ｋｍの距離を監視することができる。ただし、帰線消去の関係により、２４０Ｋｍが観測の限界となる。

また、本機の特徴である目盛管制については、指示器のブラウン管に２０Ｋｍ単位に目盛表示することができる。

なお、海軍レーダ徒然草に具体的なブラウン管の表示イメージがあるので参考にしてほしい。

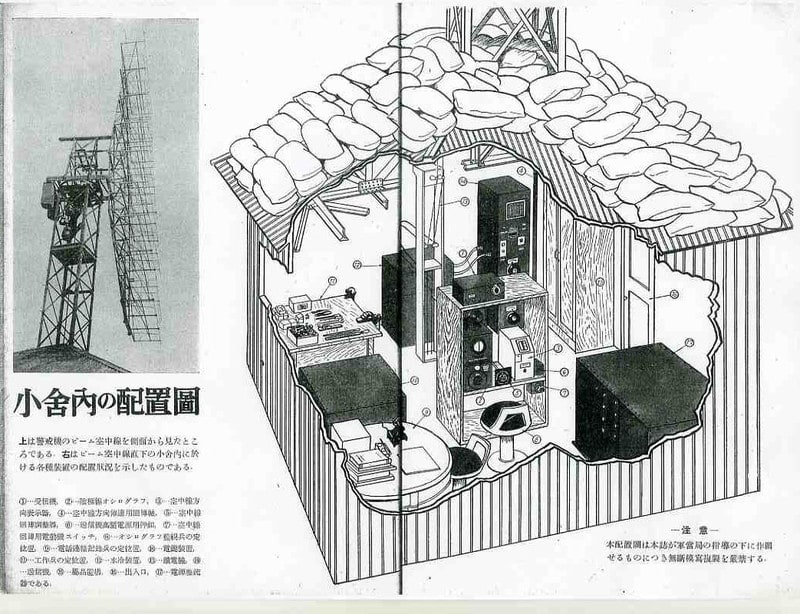

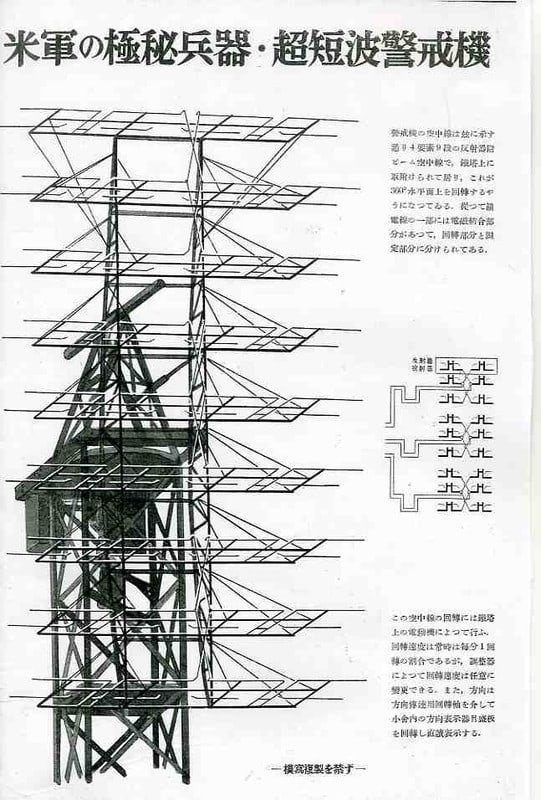

この目盛管制機能については、日本のオリジナル技術ではなく、フィリピンで鹵獲した米軍使用のＳＣＲ－２６８型からの転用技術ではないのだろうか。将来、米国の資料との比較・検証をしてみたい。

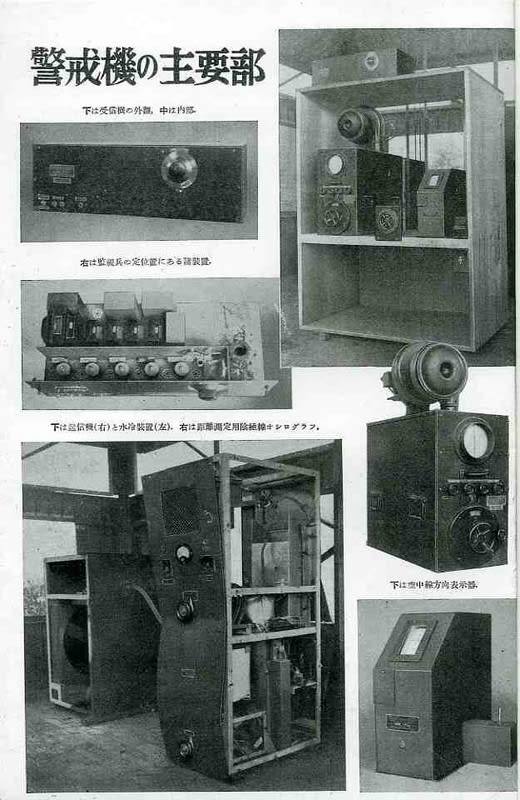

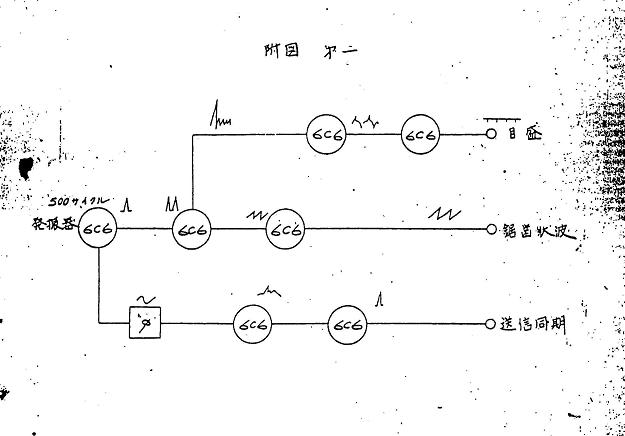

指示装置の回路構成について

　　　　　　　　　ＬＣブロッキング発振　→　プレート検波・微分回路（Ｘ軸偏向）

　　　　　　　　　　（７．５ｋＨz）同期

　　　　　　　　　　　　↑

５００ＨｚＬＣ自励発振　→　鋸波成形　→　増幅　（Ｘ軸偏向入力）

　　　　　↓

　　　　　　移相　→　パルス成形　→　増幅（送信機同期パルスへ）

パルス受信増幅　→（Ｙ軸偏向入力）

回路の特徴

指示装置については、ある意味単なるオシロスコープであることから、戦前から製造技術については十分経験しているはずである。このため、鋸波の発生については基本的にはサイラトロン〔定番のＴＹ－６６Ｇ〕を使用すれば簡単なはずだが、ＬＣ自励発振回路を採用している。鋸波の成形には、当時最新の過渡現象を利用している。また、目盛管制に６Ｃ６を２本も使用し、テレビジョンの垂直同期回路同様に７．５ｋＨzの発振に５００ＨｚＬＣ自励発振からの同期を取っている。本来なら、ブラウン管の目盛スケール板に２０Ｋｍの表示マークをつける程度の話に見えることなのだが・・・。

復元作業について

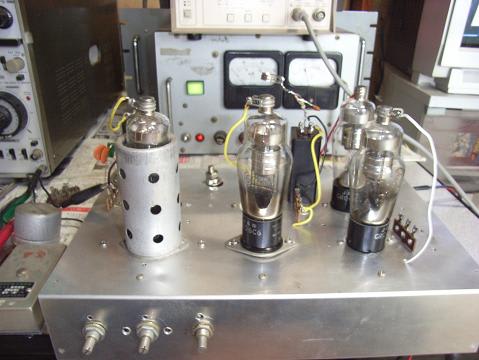

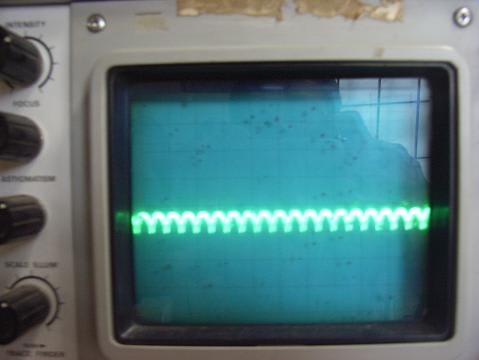

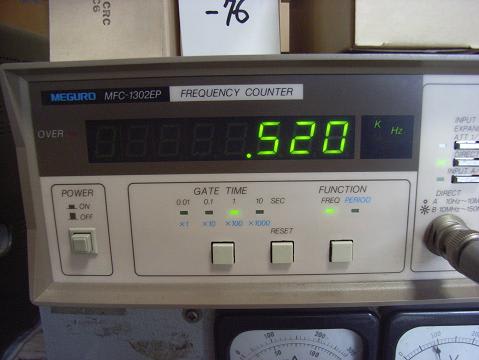

５００ＨｚのＬＣ自励発振回路については、点火から４０分程度で安定動作したが、許容誤差２％以内になんとか入る程度の精度であった。やはり、音叉発振器のほうが精度が高いのではないだろうか。試せないのが残念である。

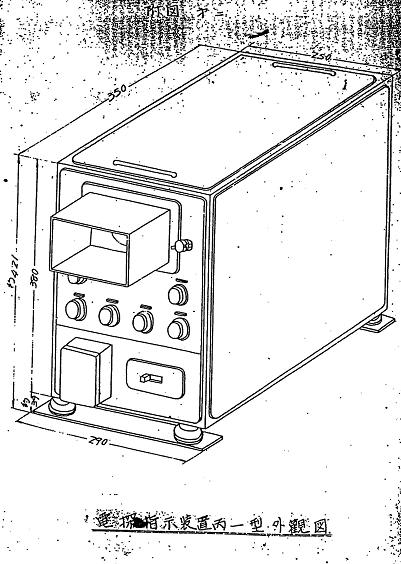

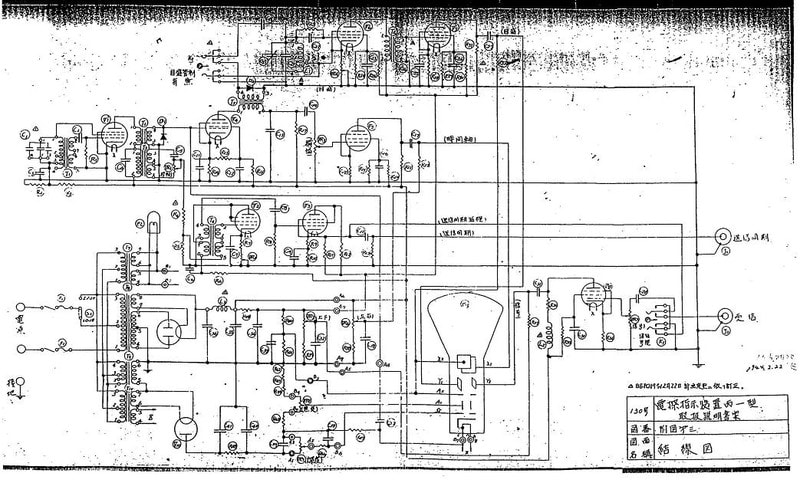

１．電探指示装置丙１型取扱説明書（昭和２０年４月２日の日付）
