五球超ブローニングドレーキ式受信機の修復作業記録　その７ (2017年11月26日) 電源部製作

本機を動作させるためには、本来なら蓄電器を用意する必要がありますが、もはや入手することはできません。
このため、汎用の電源装置を製作するこことしました。
Ｂ＋１３５Ｖ、Ｂ＋９０Ｖ、Ｂ＋２２．５Ｖ（可変）、Ｃ－４．５Ｖ（チェナーダイオード使用で固定電圧）、Ａ－４．５Ｖ（ＬＭ３１７Ｔによる定電圧電源を計画しましたが、マイナス電圧の実現はできず、可変抵抗による電圧制御となりました）です。

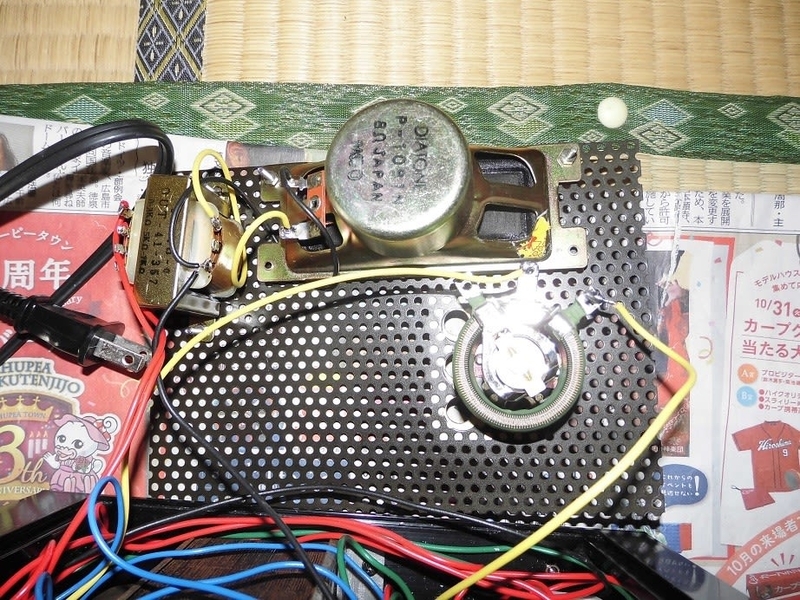

また、汎用面からＢ＋２５０Ｖ、６．３Ｖ（ＡＣ）、２．５Ｖ（ＡＣ）、出力トランスとＳＰを搭載しております。

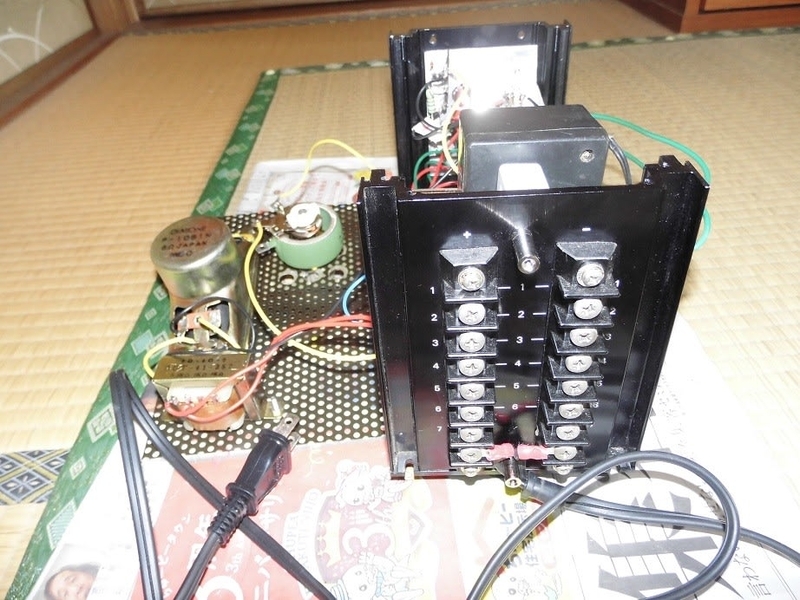

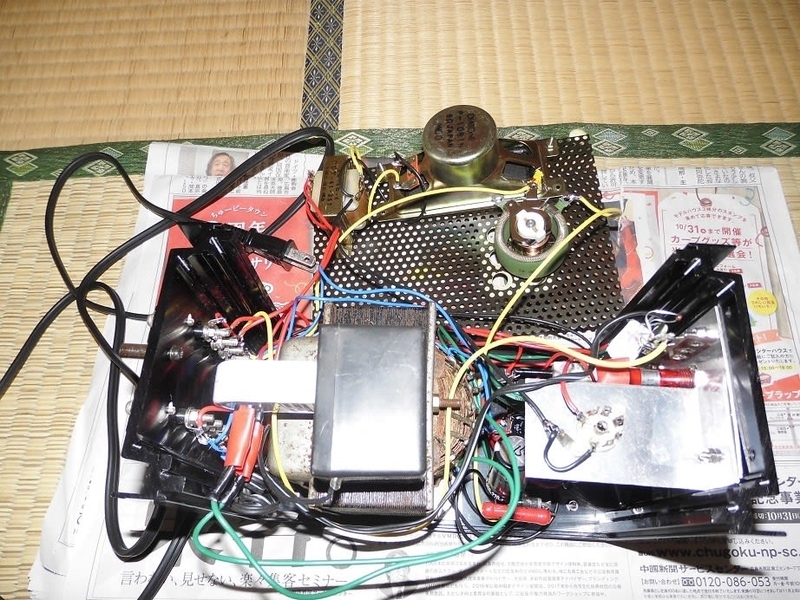

欲張った設計のわりに、大変コンパクのケースに高密度実装を実現しております。
ケースは、横１０ｃｍ、高さ１３ｃｍ、奥行２１ｃｍのサイズとなっております。
長時間運転での熱対応が少し不安材料です。
