試製5式軽便無線電話(電信)機
米軍の本土侵攻に対処するために準備された海軍の本土防衛部隊用の簡易無線機です。
アルミ資材も枯渇状態になりつつある状況であり、金属ではなく木製ケースのものが採用されています。
ここまでくると、すでに敗色が直前であることが示す無線機です。
試製5式軽便無線電話機緒元
用途: 陸戦用
通信距離: 約1.5km
運用周波数(送受信同一): 29,6～34,0Mc

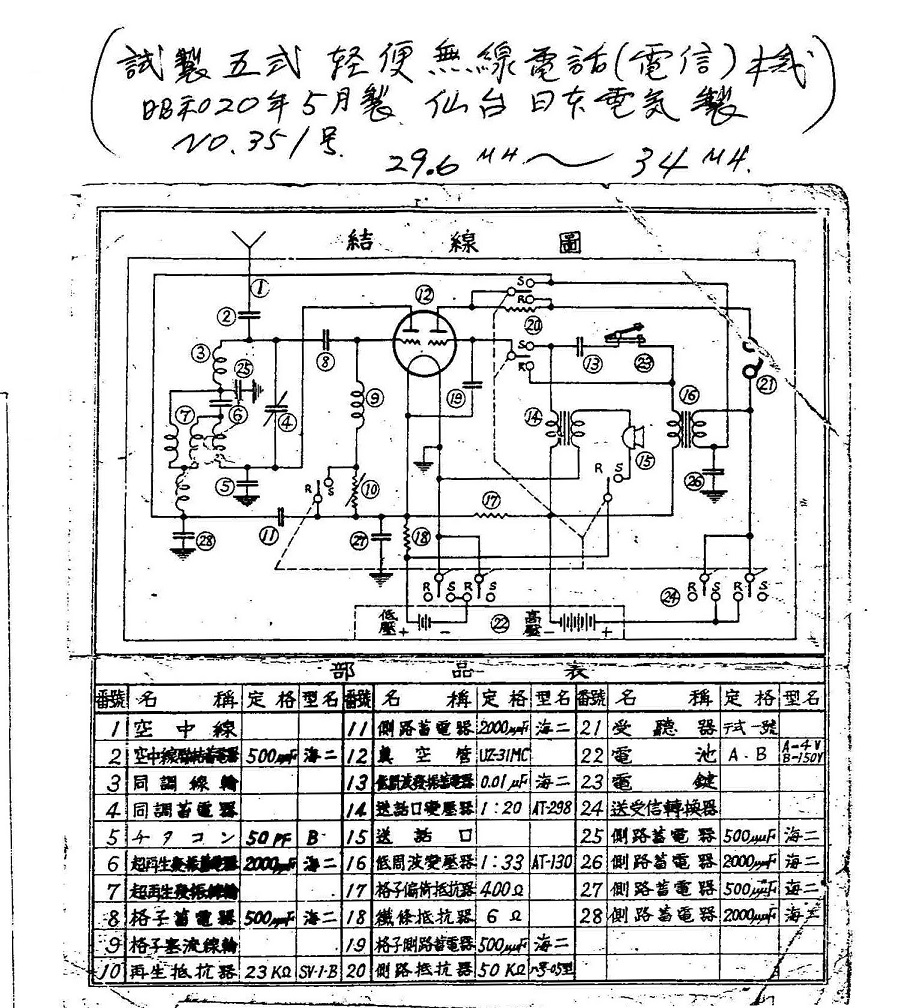

機材構成: 双三極管UZ-31MC一本による自励発振、超再生検波方式
送信: 出力(A2・A3)0.5w、発振31MC(1/2)、陽極変調31MC(1/2)
受信: 超再生検波31MC(1/2)、低周波増幅31MC(1/2)
電源: 蓄電池(4V、150V)
製造: 仙台日本電気
